雷达物位计607型
型号: 60
雷达物位计: 60X系列传感器是26G高频雷达式物位测量仪表,测量**距离可达80米。天线被进一步优 化处理,新型快速的微处理器可以进行更高速率的信号分析处理,使得仪表可以用于反应釜、 固体料仓等一些复杂的测量条件。
产品详情
产品选型
经典案例
售后承诺
联系我们


60X系列传感器是26G高频雷达式物位测量仪表,测量**距离可达80米。天线被进一步优化处理,新型快速的微处理器可以进行更高速率的信号分析处理,使得仪表可以用于反应釜、固体料仓等一些复杂的测量条件。




雷达物位天线发射较窄的微波脉冲,经天线向下传输。微波接触到被测介质表面后被反射回来再次被天线系统接收,将信号传输给电子线路部分自动转换成物位信号(因为微波传播速度极快,电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的)。




测量的基准面是:螺纹底面或法兰的密封面。

注:使用雷达物位计时,务必保证最高料位不能进入测量盲区(图中 D 所示区域)。产品特点.jpg

  • 天线尺寸小,便于安装;非接触雷达,无磨损,无污染。

  • 几乎不受腐蚀、泡沫影响;几乎不受大气中水蒸气、温度和压力变化影响。

  • 严重粉尘环境对高频物位计工作影响不大。

  • 波长更短,对在倾斜的固体表面有更好的反射。

  • 波束角小,能量集中,增强了回波能力的同时又有利于避开干扰物。

  • 测量盲区更小,对于小罐测量也会取得良好的效果。

  • 高信噪比,即使在波动的情况下也能获得更优的性能。

  • 高频率,是测量固体和低介电常数介质的**选择。


型 号:
601
601
应 用:各种腐蚀的液体
测量范围:10米
过程连接:螺纹、法兰
介质温度:-40~130℃
过程压力:-0.1~0.3MPa
精 度:±5mm
防护等级:IP67
频率范围:26GHz
防爆等级:Exia ⅡC T6 Ga/Exd ia IIC T6 Gb
信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus


型 号:
应 用:耐温、耐压、轻微腐蚀的液体
测量范围:30米
过程连接:螺纹、法兰
介质温度:-40~250℃
过程压力:-0.1~4.0MPa
精 度:±3mm
防护等级:IP67
频率范围:26GHz
防爆等级:Exia ⅡC T6 Ga/Exd ia IIC T6 Gb
信号输出:4...20mA/HART(两线/四线) /RS485/Mod bus


型 号:607

607

应 用:卫生型液体存储容器、强腐蚀性容器
测量范围:20米
过程连接:法兰
介质温度:-40~250℃
过程压力:-0.1~0.1MPa
精 度:±3mm
防护等级:IP67
频率范围:26GHz
防爆等级:Exia ⅡC T6 Ga/Exd ia IIC T6 Gb
信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus


型 号:608608
应 用:固体料、强粉尘、易结晶、 结露场合
测量范围:70米
过程连接:万向法兰
介质温度:-40~250℃
过程压力:   -0.1~0.1MPa
精 度:±15mm
防护等级:IP67
频率范围:26GHz
防爆等级:Exia ⅡC T6 Ga/Exd ia IIC T6 Gb
信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus


型 号:6091d717211d7403fbf81c9737f4e9ac30.jpg
测量范围:液体 30/ 固块 20/ 固粉 15
过程连接:螺纹、法兰
介质温度:-40250
过程压力:

    -0.14.0MPa (平板法兰

   -0.10.1MPa (万向法兰

应 用:固体颗粒、粉料
度:±10mm
防护等级:IP67
频率范围:26GHz
防爆等级:Exia C T6 Ga/Exd ia IIC T6 Gb
信号输出:4...20mA/HART(两线/四线)
RS485/Mod bus


型 号:610


应 用:固体料、强粉尘、易结晶、 结露场合
测量范围 :80米
过程连接:万向法兰
介质温度:-40~250℃
过程压力:-0.1~0.1MPa
精 度:±15mm
防护等级:IP67
频率范围:26GHz
防爆等级:Exia ⅡC T6 Ga/Exd ia IIC T6 Gb
信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus
外 壳外壳和外壳盖之间的密封   硅橡胶

外壳视窗   聚碳酸酯

接地端子不锈钢
供电电压标准型

(16~26) V DC


本安型(21. 6~26. 4) V DC

功耗max 22. 5mA / 1W

允许纹波

- <100HzUss < lV

   - (100100K) Hz

Uss < l0mV

电缆参数电缆入口/插头1个M20xl.5电缆入口


1个盲堵M20xl.5

接线端子导线横截面2.5mm²
输出参数输出信号(4~2 0) mA

通讯协议HART

分辨率1. 6μA

故障信号电流输出不变


20. 5mA


22mA


3.9mA

积分时间(0~50)s,可调
盲区天线末端
**测量距离80米
微波频率26GHz
通讯接口HART通讯协议
测量间隔大约1秒(取决于参数设置)
调整时间大约1秒(取决于参数设置)
显示分辨率1mm
工作存储及运输温度(-40~100) ℃
过程温度(天线部分的温度) (-40~250)℃
压力Max. 4MPa
耐震机械震动10m/s² , (10~150)Hz



安装指导

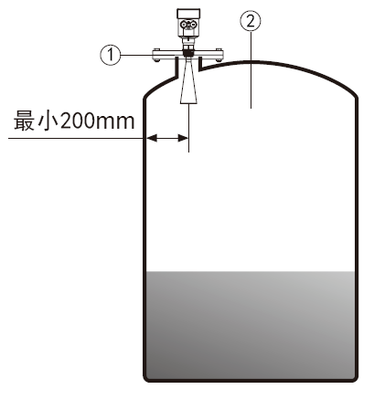

     安装在直径的1/4处或1/6处。


     注:距离罐壁最小距离应为200mm


     注:① 基准面      ② 容器中央或对称轴

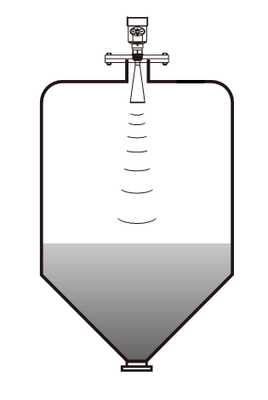

锥形罐顶部平面,可装在罐顶正中间,                                                                                       可保证测量到锥形底部。

←←←←←←←←

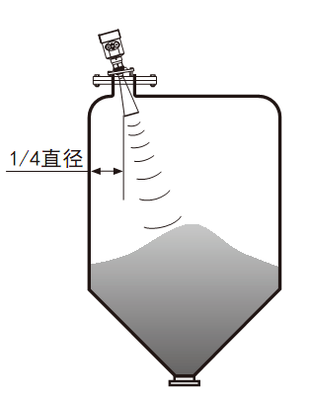

   有料堆时天线要垂直对准料面。若料面不平,

堆角大必须使用万向法兰来调整喇叭角度使叭尽

量对准料面。

(由于倾斜的固体表面会造成回波衰减,甚至丢失信号的问题)

   ←←←←←←←←







典型的错误安装:

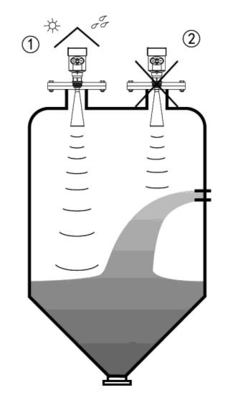

锥形罐不能安装在入料口的上方。

        同时注意:室外安装时应采取遮阳、防雨措施。




        ① 正确      ② 错误

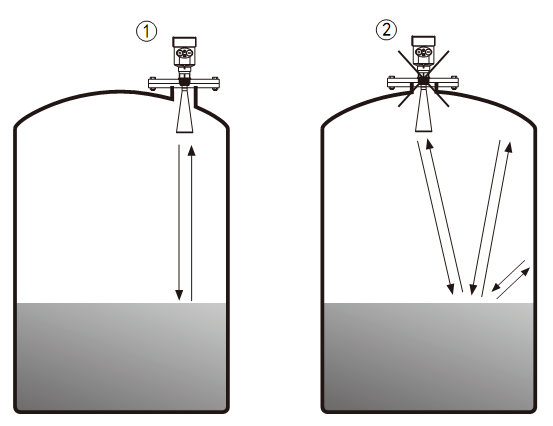

仪表不能安装在拱形或圆形罐顶中间。除了会产生间接回波还会受到多次回波的影响。多次回波可能比真正

回波的信号阀值还大,因为通过顶部可集中多个回波。所以不能安装在中心位置。







   ① 正确     ② 错误








当罐中有障碍物影响测量时,要加装反射板才能正常测量。








   ① 正确     ②   错误








接管高度要求: 必须保证天线伸入到罐里至少 10mm 的距离。



                         表壳尺寸                                                           601

1.png              2.png






















607












    608











                                         609                                                                                          610


  • 物位计选型参数表

客户信息

单 位:                                                联系人:

地 址:                                                邮   编:

电 话:                          传 真:                      手 机:

邮 箱:                                                          日   期:          年     月     日

许可证

□   本安型(Exia IIB T5)             □   本安型(Exia IIC T6 Ga)

□   标准型(非防爆)                   □   本安型+船用许可证(Exia IIC T6 Ga)

□   本安型+隔爆型(Exd [ ia ] IIC T6 Gb)

罐/容器信息

储罐类型:

□ 储罐                    □ 反应罐                    □ 分离罐                    □ 船用储罐

储罐结构:    □ 罐材质:                                           □ 压 力:

罐尺寸:       □ 罐高度:                                        m□ 直 径:                  m

罐顶:          □ 拱顶式      □ 平顶式      □ 敞口式     □ 锥顶式

罐底:          □ 锥底          □ 平底         □ 斜坡底     □ 弧形底

安装:          □ 顶部安装              □ 侧面安装

                    □ 旁通管安装           □ 导波管安装

罐顶安装接管(重要信息)

接管高度:                       mm                         接管直径:                       mm

测量介质

介质名称:              □ 液体               □ 固体               □ 混合介质

介质温度:                  ℃                              介电常数:

挂   料:            □ 是             □ 否

搅   拌:            □ 是             □ 否

过程连接

螺 纹:(□ G1½″       □ 1½″   NPT )   法兰(DN=     )    法兰(ANSI=       )

电 源:      □ 24V DC 两线制           □ 24V DC 四线制             □ 220V AC四线制

输 出:      □ 4-20mA                  □ HART

显 示:      □ 带表头显示编程       □ 不带表头显示编程
