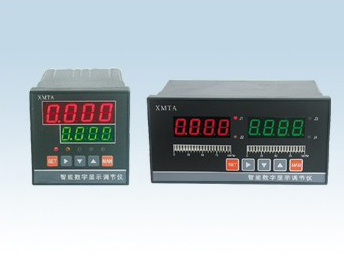

XMTA-1000系列智能数字显示调节仪
功能
1、万能信号输入，用户任意选择。（热电偶，热电阻，电压，电流，线性电阻，频率等）。
2、单屏或双屏LED显示。根据工况可对量程显示进行任意修正。线性输入信号量程可任意设定，也可开方显示，加小信号切除。
3、副屏可进行设定值和输出值切换。
4、可提供1~6个继电器独立输出，6个继电器可两两相关联输出。报警控制方式任意选择。可实现输入端故障报警输出。
5、也可实现定时或计数功能，可逆计数。
6、可作为电流、电压给定器，无需输入信号。也可通过按键改变显示内容为过程量和控制量的百分比。
7、可外供24V电源（提供给二线制变送器）。
8、测量值变送输出：0~10mA、4~20mA、0~5V、1~5V、0~10V等，变送范围任意设定，修正。
9、可提供多主机，单主机，无主机方式的RS485异步串行通讯方式。通讯数据校验遵照CRC-16美国数据通讯标准，高可靠性循环，条码校验。

面板指标

显示方式	指示内容
双屏显示	测量时主屏显示测量值，副屏显示设定值； 测量时按▲键，副屏显示窗依次为设定值、变送输出的百分比或输入过程量的百分比。 设定时主屏显示提示符，副屏显示对应提示符参数。
单屏显示	测量时显示测量值；设定时交替显示双屏显示中的主副屏内容。

XMTA-1000系列智能数字显示调节仪选型表

XM	□□□□□□□□□□□										说明
类型	ZA TA										单显仪表（无报警方式） 位控仪表
设计序列	1										1000系列仪表
显示方式	1 2 3										单屏显示 双屏显示 开方方式显示加小信号切除(订货时请注明)
输入方式	0 1 2 3 4 5 6										频率信号：0.01~10000Hz 配热电偶（E、K、S、B、J、T、N、R等） 配热电阻（Pt100、Cu50、Cu100、BA1、BA2、G等） 配直流电流（0~10mA、4~20mA） 配直流电压（0~5V、1~5V、0~20mV、0~75mV、0~200mV） 配用远传压力电阻值及线性电阻值（0~400Ω） 配全部输入类型
报警方式	0 1 2 3 4 5 6										无报警 一路报警 二路报警 三路报警 四路报警 五路报警 六路报警
外形尺寸	H V G J F Q S										横式160×80     开孔152×76 竖式80×160     开孔76×152 横式96×48      开孔92×45 竖式48×96      开孔45×92 方式96×96      开孔92×92 方式72×72      开孔68×68 方式48×48      开孔45×45
变送输出	A B1 C1 D1 E1 F						B2 C2 D2 E2				无变送输出 变送输出0~10mA / 两路输出0~10mA 变送输出4~20mA / 两路输出4~20mA 变送输出0~5V / 两路输出0~5V 变送输出1~5V / 两路输出1~5V 特殊信号变送输出
定时功能	S										缺省时无定时功能 带定时功能
供外24V直流电源	P										缺省为无24V直流电源输出 带24V直流电源输出（可做二线制变送器电源）
通讯接口	T M										缺省为不带通讯接口 带RS485通讯接口（MODBUS协议） 带RS232通讯接口
供电电源	K W										缺省为220VAC 开关电源85~260VAC 开关电源18~36VDC或18~36VAC
