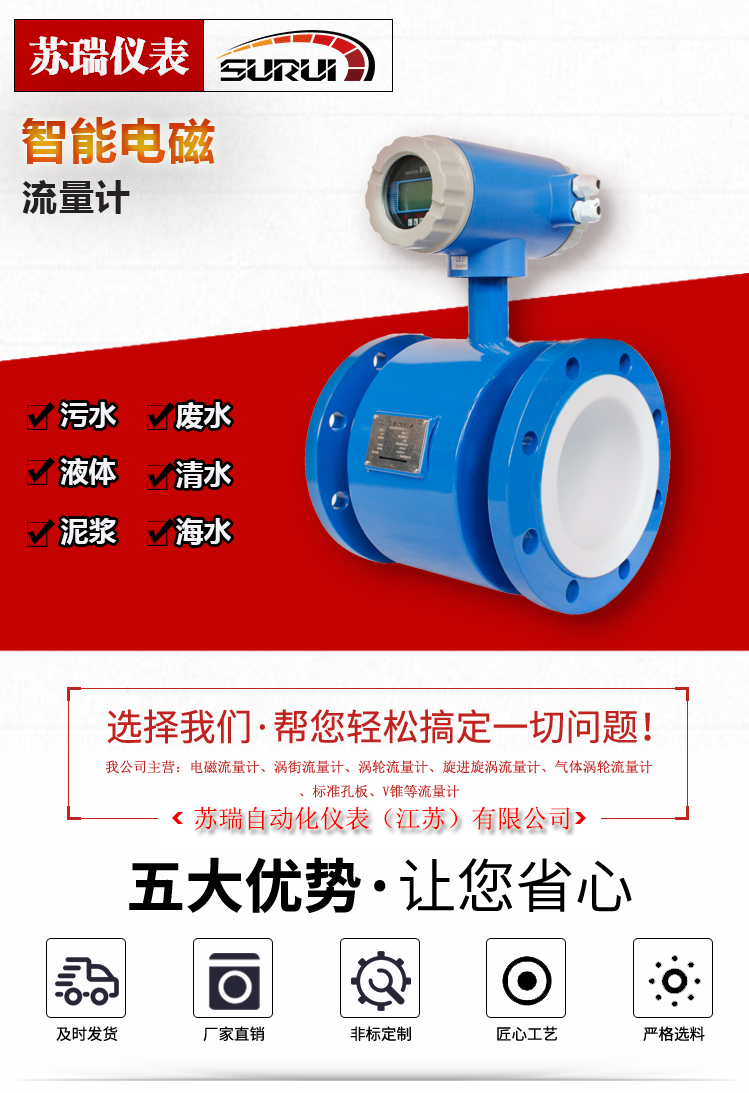

测量食品用水流量该用什么流量计,卫生型电磁流量计

13
发表时间:2020-12-26 08:42

涉及到食品,必须要使用安全,干净的流量计,卫生型电磁流量计就可以。专门测量食品,饮料等液体。可以联系经理咨询.


仪表结构简单、可靠,无可动部件,工作寿命长

无截流阻流部件,不存在压力损失和流体堵塞现象。

无机械惯性,响应快速,稳定性好,可应用于自动检测、调节程控系统。

测量精度不受被测介质的种类及其温度、粘度、压力等物理量参数的影响。

采用聚四氟乙烯或橡胶材质衬里和HC、HB、316L、Ti等电极材料的不同组合可适应不同介质的需要。

全数字量处理,抗干扰能力强,测量可靠,精度高,流量测量范同可达150:l。

全汉字菜单操作,使用方便,操作简单。

高清晰度背光LCD显示。

具有双向流量测量,双向总量累计功能,内部具有三个积算器可分别显示正向累积值,反向累积值及差值积算量。

输出方式:电流、频率双向输出功能和RS-485、MODBUS、HART接口。

采用SMD器件和表面安装(SMT)技术,电路可靠性高。

电磁流量计整机和传感器技术数据

执行标准JB/T9248一l999
公称通径10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、 350、400、450、500、600、700、800、900、l000、l200、1400、1600、 l800
流速15m/s
精确度0.5 级、1.0 级 ( 随口径区分 )
流体电导率≥5uS/cm
环境温度传感器:(-40~+80)℃,转换器:(-l5~+50)℃

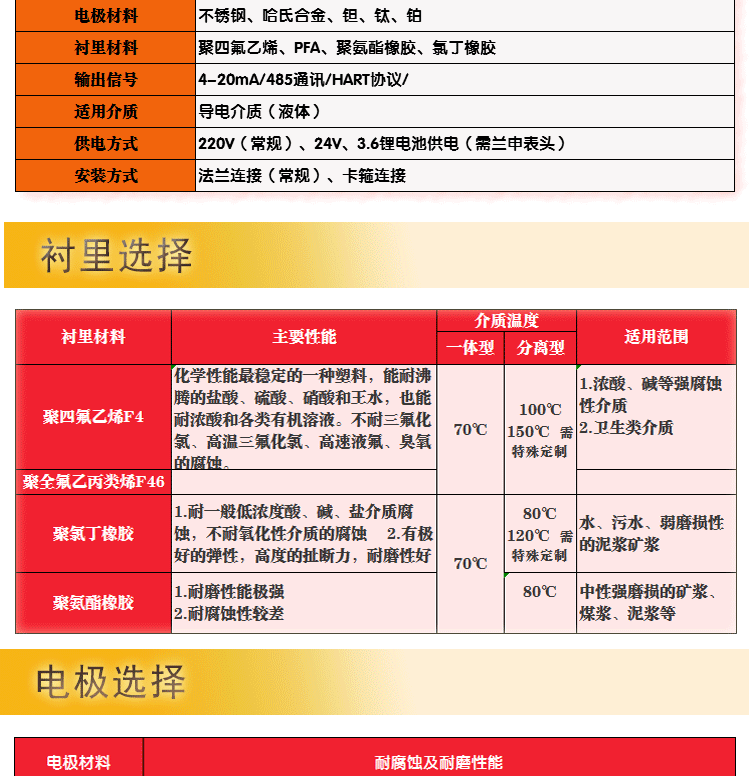

衬里材料聚四氟乙烯、聚氯丁橡胶、聚氨脂、聚全氟乙丙烯(F46)
流体温度≤120℃

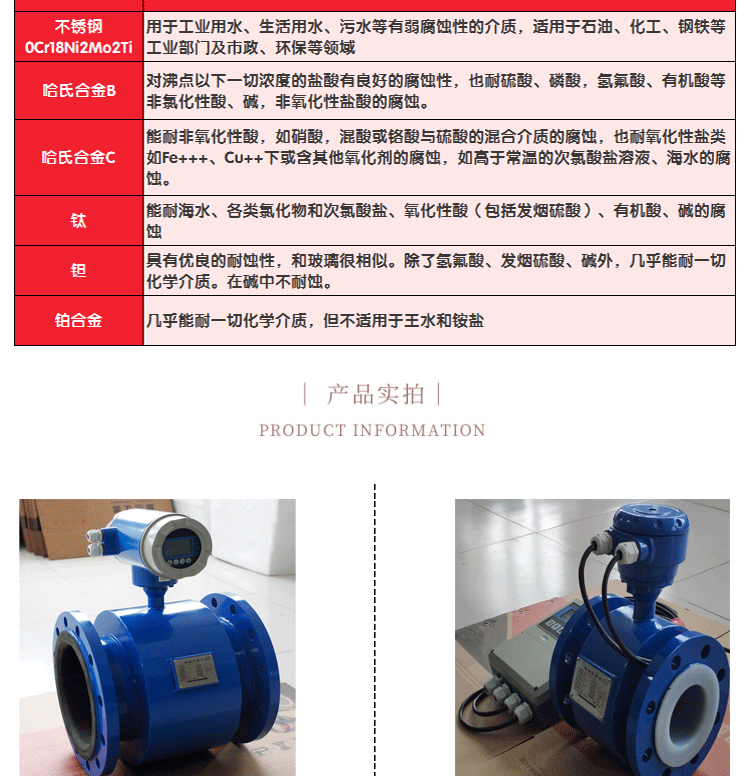

电极材料316L、哈氏合金 C、哈氏合金 B、钛、钽、铂/铱合金、不锈钢涂覆碳化钨
法兰材质碳钢、不锈钢
外壳防护IP65
防爆标志ExⅡBT6 Gb

电磁流量计转换器技术数据

电源直流(18~30)V
交流(85~265)V (45~63)Hz
功率<20W(与传感器配套)
内部积算器正向流量、反向流量、差值量均有总量积算器

         输出信号

         (可编程)

电流输出●输出信号:双向两路,全隔离(0~l0)mA/(4~20)mA●负载电阻:(0~l0)mA,(0~1.5)KΩ;(4~20)mA时,(0~750)Ω ●基本误差:在上述测量基本误差基础上加±l0μA
频率输出●正向和反向流量输出,输出频率上限可在1~5000Hz内设定●带光电隔离的晶体管集电极开路双向输出 ●外接电源不大于35V,导通时集电极电流为250mA
脉冲输出●正向和反向流量输出,输出频率上限可达500cp/s ●脉冲宽度自动设置或20ms方波 ●带光电隔离的晶体管集电极开路双向输出 ●外接电源不大于35V.导通时集电极电流为250mA
流向指示输出●可测正反方向的流体流动,并可以判断出流体流动的方向

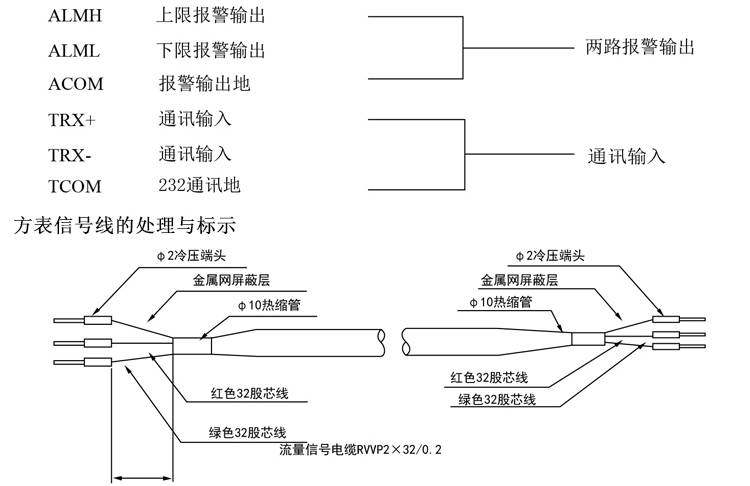

报警输出●两路带光电隔离的晶体管集电极开路报警输出●外接电源不大于35V,导通时集电极电流为250mA●报警状态:流体空管、励磁断线、流量超限

     通讯接口

RS-485、 MODBUS、 HART,具有防雷击保护
阻尼时间在(1~64)s
正常工作条件环境温度:(-10~60)℃、相对湿度:5%~90%

流量测量范围:

口径 (mm)测量范围 (m 3 /h)口径 (mm)测量范围 (m 3 /h)口径 (mm)测量范围 (m 3 /h)
DN100.14 ~ 1.4DN12522.08 ~ 441.56DN700692.37 ~ 13847.40
DN150.32 ~ 6.36DN15031.79 ~ 635.85DN800904.32 ~ 18086.40
DN200.57 ~ 11.30DN20056.52 ~ 1130.4DN9001144.53 ~ 22890.60
DN250.88 ~ 17.66DN25088.31 ~ 1766.25DN10001413.00 ~ 28260.00
DN321.45 ~ 28.94DN300127.17 ~ 2543.40DN12002034.72 ~ 40694.40
DN402.26 ~ 45.22DN350173.09 ~ 3461.85DN14002769.48 ~ 55389.60
DN503.53 ~ 70.65DN400226.08 ~ 4521.60DN16003617.28 ~ 72345.60
DN655.97 ~ 119.40DN450286.31 ~ 5722.65DN18004578.12 ~ 91562.40
DN809.04 ~ 180.86DN500353.25 ~ 7065.00

DN10014.13 ~ 282.6DN600508.68 ~ 10173.6

电磁淘宝详情页_02.png电磁淘宝详情页_03.png电磁淘宝详情页_04.png电磁淘宝详情页_05.png电磁淘宝详情页_06.png电磁淘宝详情页_07.png电磁淘宝详情页_08.png电磁淘宝详情页_09.png

电磁流量计对外部环境的要求:

流量计应避免安装在温度变化很大或受到设备高温辐射的场所,若必须安 装时须有隔热、通风的措施。

流量计安装在室内,若必须安装于室外,应避免雨水淋浇,积水受淹 及太阳曝晒,须有防潮和防晒措施。

流量计应避免安装在含有腐蚀性气体的环境中,必须安装时,须有通风措施。

流量计为了安装、维护、保养方便,在流量计周围需有充裕的安装空间。

流量计安装场所应避免有强磁场及强振动源,如管道振动大,在流量计两边应有固定管道的支座。

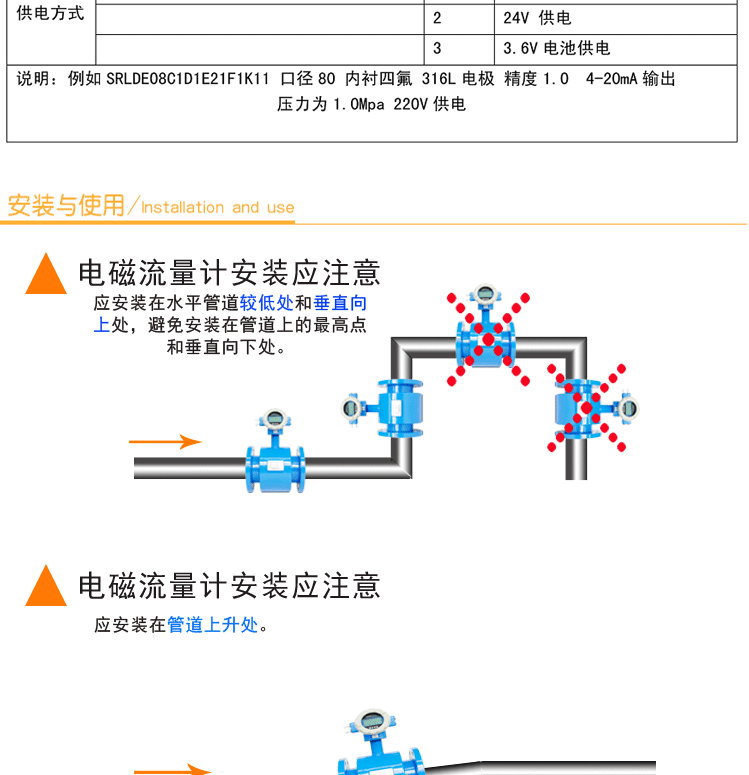

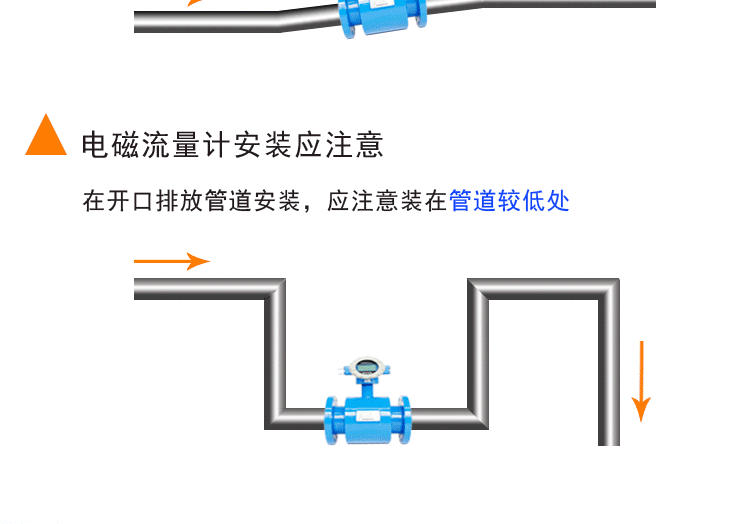

电磁流量计对直管段的要求:

为了改善涡流与流场畸变的影响,流量计安装的前、后直管段长度有一定要求,否则会影响测量精度(也可安装整流器,尽量避免在靠近调节阀和半开阀门之后安装)。



对工艺管的要求: 流量计对安装点的上、下游工艺管有一定的要求,否则影响测量精度。上 、 下 游 工 艺 管 的 内 径 与 传 感 器 的 内 径 相 同 , 并 应 满 足 : 0.98DN≤D≤1.05DN(式中DN:传感器内径,D:工艺管内径)。工艺管与传感器必须同心,同轴偏差应不大于0.05DN。旁通管的要求:为了方便检修流量计,为流量安装旁通管,另外,对重污染流体及流量 计需清洗而流体不能停止的,必须安装旁通管。

流量计在管线上的安装要求:


传感器的接地:为了使仪表可靠的工作,提高测量精度,不受外界寄生电势的干扰,传感器 应有良好的单独接地线,接地电阻<10Ω。在连接传感器的管道内若涂有绝缘层或 是非金属管道时,传感器两侧还应加装接地环或内置接地电极。

在金属管道上的接地方式:金属管道内避没有绝缘层,按下图接地。



在塑料管道上或有绝缘层、油漆管道上的接地方式:传感器上的两端面应 加装接地环或内置接地电极,使管内流动的被测介质与大地短接,具有零电位。否 则,电磁流量计无法正常工作。
