压力变送器如何就地校准

压力变送器就地校准

压力变送器是将压力转变成20～100kPa气压信号或转变成4～20mA电流信号的仪表，压力变送器分为气动、电动两大类，压力变送器在炼油、化工、冶金、医药等行业广泛采用。就地对压力变送器的校准也是经常进行的。

(1)工具与仪器 现场校准压力变送器不需拆下，也不需要特殊的工具，

有常用的200mm、250mm(8″、10 ″)的扳手及仪表工配用的工具即可。校准用仪器的误差限为被校表误差限的1／3～1／10。

校准压力变送器需要的器具如下：

(2)接线

电动压力变送器校准接线原理图见图1—3。

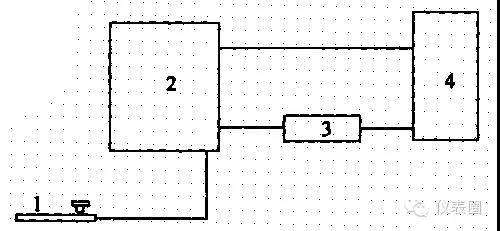

图1—3 电动压力变送器校验接线原理图

1——活塞压力计；2——被校表；3——精密电流表；4——24VDC电源

(3)操作步骤

电动压力变送器的校准步骤

①基本误差的校准

a．关闭引压管入变送器的阀，断开原引压管接头，接上活塞压力计，按图1－3接好校准线路。

b．经检查确认无误后通电。

c．选压力变送器测量范围或输出信号的0、25％、50％、75％、100％5个点为标准值进行校准。

d．用活塞压力计平稳增加到压力信号，读取各点相应实测值。

e．使输出信号上升到上限的105％处保持2min，然后逐渐使输出的信号减少到最小值，读取各点相应的实测值。

f．计算基本误差：

正行程误差 δz=（Az－Ao）/16×100%

反行程误差 δz=（Af＋Ao）/16×100%

式中 δz－正行程基本误差，%

δz－反行程基本误差，%

Az －正行程时输出实测值，mA

Af －反行程时输出实测值，mA

Ao－输出信号公称值，mA

16－输出信号的上、下限之差，mA

电动压力变送器的允许基本误差不得超过变送器规定的精度等级。

②回程误差的校准在同一点测得正、反行程实测值之差的绝对值，即为电动压力变送器的回差误差。

回程误差的计算：AH＝|AZ-AF|

式中 AH －电动差压变送器的回程误差，mA，

AZ－正行程时输出信号的实测值，mA，

AF－反行程时输出信号的实测值，mA，

电动压力变送器的回程误差不得超过变送器规定允许基本误差。

③填写校准记录 电动压力变送器校准表格形式如下。

单位 仪表名称

规格型号 精度等级

测量范围 制造厂

出厂编号

基本误差、回程误差

允许基本误差：**基本误差：

允许回程误差：**回程误差：

校准人：审核人：年 月 日
