变送器有几种接线方式

29
发表时间:2020-04-09 10:07

两线制、三线制、四线制,是指各种输出为模拟直流电流信号的变送器,其工作原理和结构上的区别,而并非只指变送器的接线形式。

因此**出现的 是 四线制的变送器;即两根线负责电源的供应,另外两根线负责输出被转换放大的信号(如电压、电流、等) 。但目前,很多变送器采用二线制。

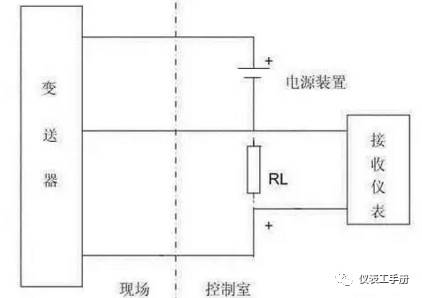

上图所示为两线制变送器接线示意图。两线制变送器如上图所示,其供电为24VDC,输出信号为DC4-20mA,负载电阻为250Ω,24V电源的负线电位最低,它就是信号公共线。

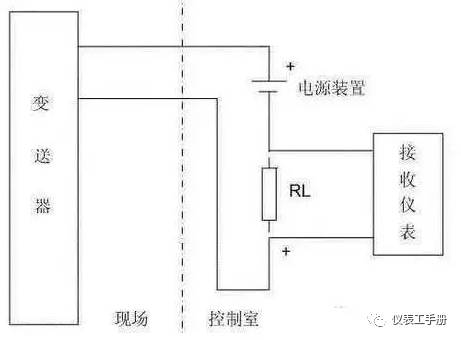

2.jpg上图为四线制变送器接线示意图。其供电大多为AC 220V,也有供电为DC 24V的。输出信号有DC4-20mA,负载电阻为250Ω,或者DC0-10mA,负载电阻为0-1.5KΩ;有的还有mA和mV信号,但负载电阻或输入电阻,因输出电路形式不同而数值有所不同。


上图所示为三线制变送器接线示意图。所谓三线制就是电源正端用一根线,信号输出正端用一根线,电源负端和信号负端共用一根线。其供电大多为DC24V,输出信号有DC4-20mA,负载电阻为250Ω或者DC0-10mA,负载电阻为0-1.5KΩ;有的还有mA和mV信号,但负载电阻或输入电阻,因输出电路形式不同而数值有所不同。
