电磁流量计(插入式分体)
|
电磁流量计(插入式分体)
产品详情
  • 产品详情


2020112820201128

高精度电磁流量计的测量原理是基于法拉第电磁感应定律(如下图):导电液体在磁场中作切割磁力线运动时,导体中产生感应电势;



测量流量时,导电性液体以速度V流过垂直于流动方向的磁场,导电性液体的流动感应出一个与平均流速成正比的电压,其感应电压信号通过二个或二个以上与液体 直接接触的电极捡出,并通过电缆送至转换器通过智能化处理,然后LCD显示或转换成标准信号4~20ma和0-1khz输出。
量程范围确认。

一般工业用高精度电磁流量计被测介质流速以2~4m/s为宜,在特殊情况下,最低流速应不小于0.2m/s,最高应不大于8m/s。若介质中含有固体颗粒,常用流速应小于3m/s,防止衬里和电极的过分磨擦;对于粘滞流体,流速可选择大于2m/s,较大的流速有助于自动消除电极上附着的粘滞物的作用,有利于提高测量精度。
在量程Q已确定的条件下,即可根据上述流速V的范围决定流量计口径D大小,其值由下式计算:
                                               Q=πD²V/4
                       Q:流量(㎡/h)   D:管道内径   V:流速(m/h)

高精度电磁流量计的量程Q应大于预计的最大流量值,而正常的流量值以稍大于流量计满量程刻度的50%为宜。

高精度电磁流量计测量原理是法拉第电磁感应定律,传感器主要组成部分是:测量管、电极、励磁线圈、铁芯与磁轭壳体。主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。电磁流量计广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理,水利建设等领域。

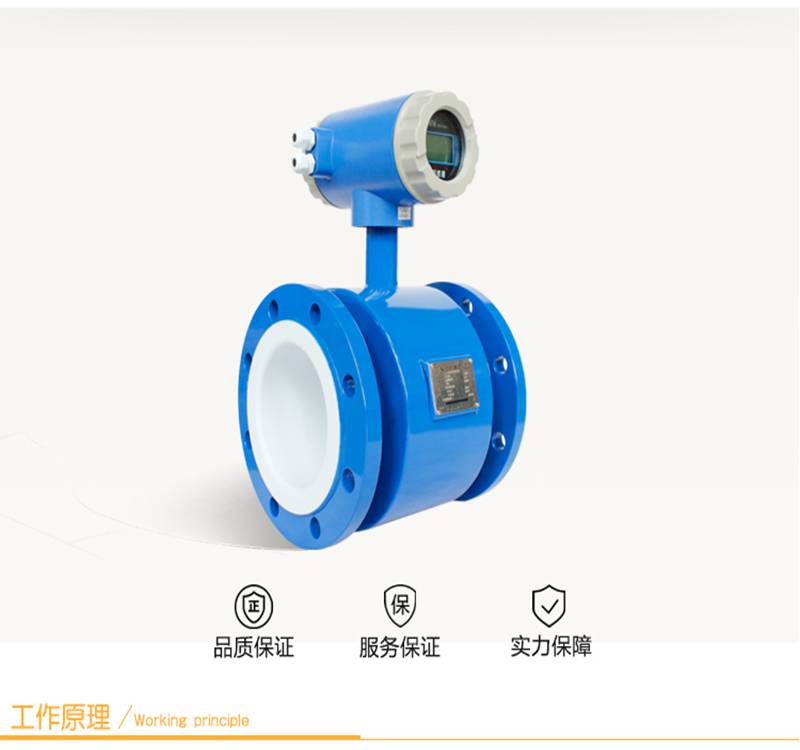

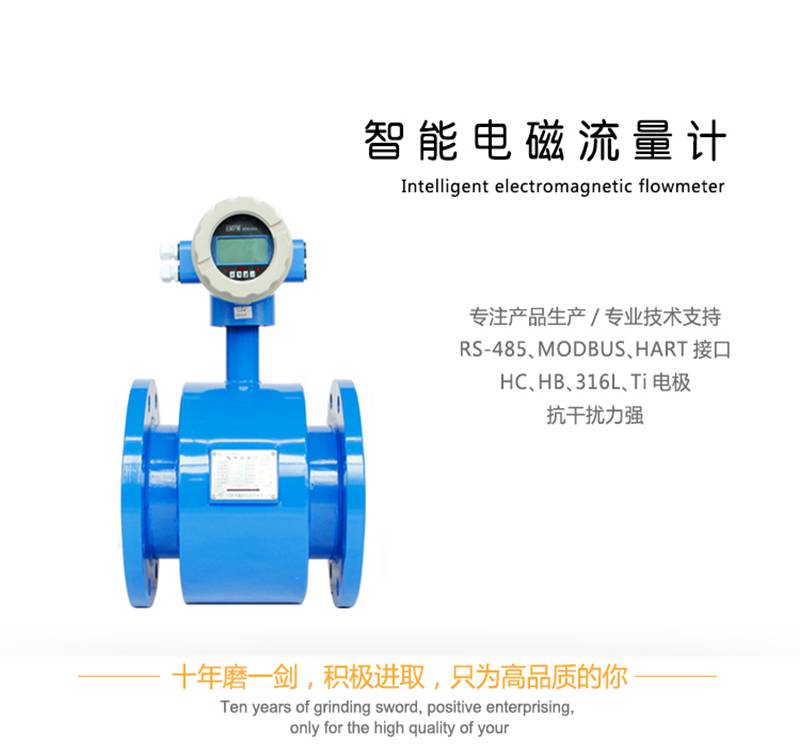

SRLDE电磁流量计产品图片:


20201128
1、测量不受流体密度、粘度、温度、压力和电导率变化的影响;
2、测量管内无阻碍流动部件,无压损,直管段要求较低;
3、系列公称通径DN6~DN3000。传感器衬里和电极材料有多种选择;
4、转换器采用新颖励磁方式,功耗低、零点稳定、精确度高。流量范围度可达1500:1;
5、转换器可与传感器组成一体型或分离型;
6、转换器采用16位高性能微处理器,2x16LCD显示,参数设定方便,编程可靠;
7、高精度电磁流量计为双向测量系统,内装三个积算器:正向总量、反向总量及差值总量;可显示.庄、反流量,并具有多种输出:电             流、脉冲、数字通讯、HART;
8、转换器采用表面安装技术(SMT),具有自检和自诊断功能;

20201128

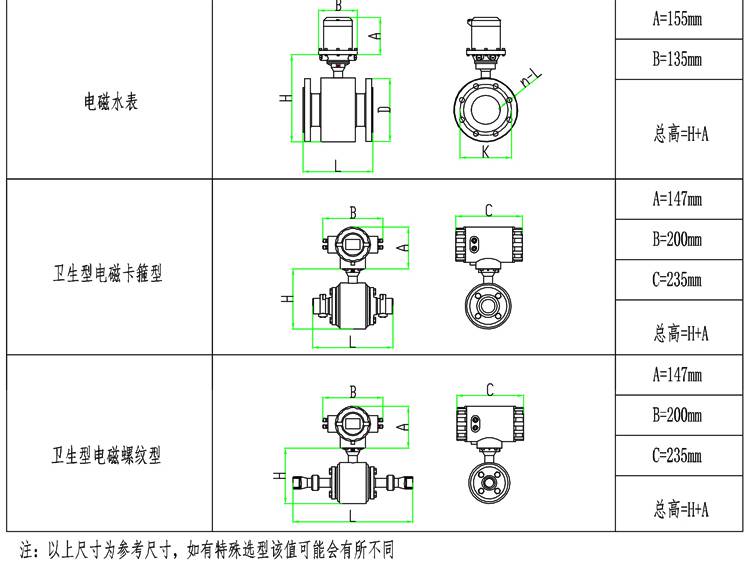

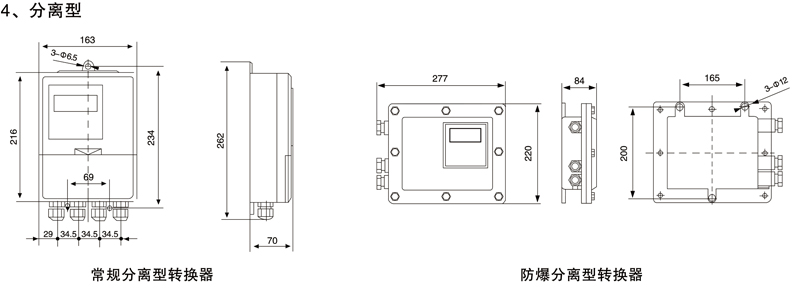

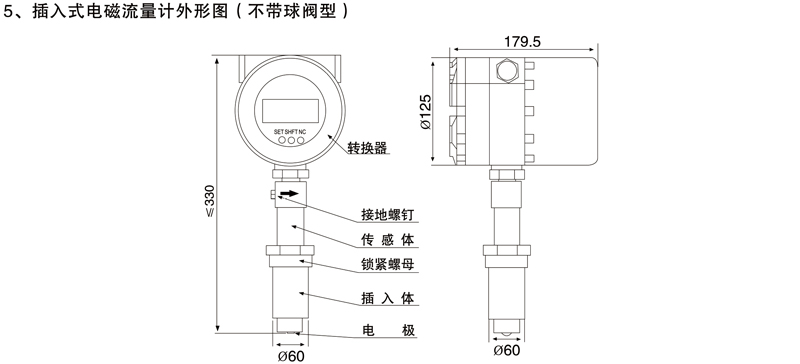

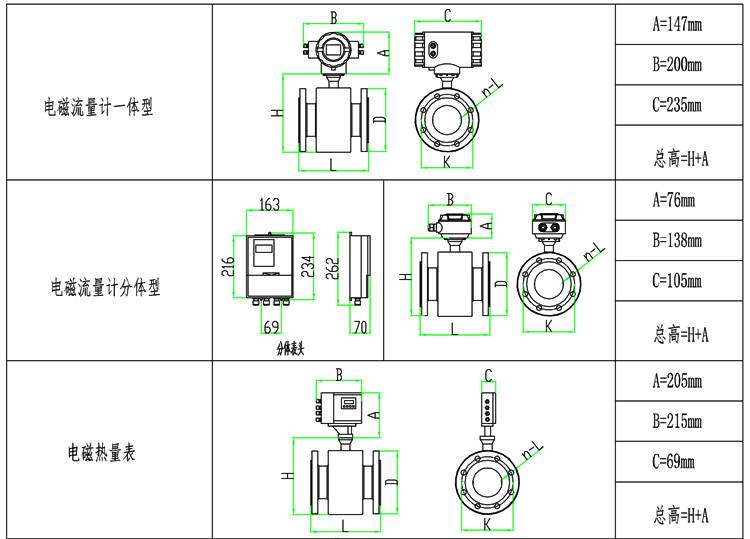

整机和传感器技术数据

执行标准JB/T9248一l999
公称通径

10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、 350、400、450、500、

600、700、800、900、l000、l200、1400、1600、 l800

流速15m/s
精确度0.5 级、1.0 级 ( 随口径区分 )
流体电导率≥5uS/cm
环境温度传感器:(-40~+80)℃,转换器:(-l5~+50)℃
衬里材料聚四氟乙烯、聚氯丁橡胶、聚氨脂、聚全氟乙丙烯(F46)
流体温度≤120℃
电极材料316L、哈氏合金 C、哈氏合金 B、钛、钽、铂/铱合金、不锈钢涂覆碳化钨
法兰材质碳钢、不锈钢
外壳防护IP65
防爆标志ExⅡBT6 Gb

转换器技术数据

电源直流(18~30)V
交流(85~265)V (45~63)Hz
功率<20W(与传感器配套)
内部积算器正向流量、反向流量、差值量均有总量积算器

         输出信号

         (可编程)

电流输出●输出信号:双向两路,全隔离(0~l0)mA/(4~20)mA●负载电阻:(0~l0)mA,(0~1.5)KΩ;(4~20)mA时,(0~750)Ω ●基本误差:在上述测量基本误差基础上加±l0μA
频率输出●正向和反向流量输出,输出频率上限可在1~5000Hz内设定●带光电隔离的晶体管集电极开路双向输出 ●外接电源不大于35V,导通时集电极电流为250mA
脉冲输出●正向和反向流量输出,输出频率上限可达500cp/s ●脉冲宽度自动设置或20ms方波 ●带光电隔离的晶体管集电极开路双向输出 ●外接电源不大于35V.导通时集电极电流为250mA
流向指示输出●可测正反方向的流体流动,并可以判断出流体流动的方向
报警输出●两路带光电隔离的晶体管集电极开路报警输出●外接电源不大于35V,导通时集电极电流为250mA●报警状态:流体空管、励磁断线、流量超限

     通讯接口

RS-485、 MODBUS、 HART,具有防雷击保护
阻尼时间在(1~64)s
正常工作条件环境温度:(-10~60)℃、相对湿度:5%~90%

流量测量范围:

口径 (mm)测量范围 (m 3 /h)口径 (mm)测量范围 (m 3 /h)口径 (mm)测量范围 (m 3 /h)
DN100.14 ~ 1.4DN12522.08 ~ 441.56DN700692.37 ~ 13847.40
DN150.32 ~ 6.36DN15031.79 ~ 635.85DN800904.32 ~ 18086.40
DN200.57 ~ 11.30DN20056.52 ~ 1130.4DN9001144.53 ~ 22890.60
DN250.88 ~ 17.66DN25088.31 ~ 1766.25DN10001413.00 ~ 28260.00
DN321.45 ~ 28.94DN300127.17 ~ 2543.40DN12002034.72 ~ 40694.40
DN402.26 ~ 45.22DN350173.09 ~ 3461.85DN14002769.48 ~ 55389.60
DN503.53 ~ 70.65DN400226.08 ~ 4521.60DN16003617.28 ~ 72345.60
DN655.97 ~ 119.40DN450286.31 ~ 5722.65DN18004578.12 ~ 91562.40
DN809.04 ~ 180.86DN500353.25 ~ 7065.00

DN10014.13 ~ 282.6DN600508.68 ~ 10173.6

电磁流量计衬里选择:


高精度电磁流量计电极选择:


202011282020112820201128

20201128


电磁流量计安装地点
一、安装地点的选择
为了使变送路工作可靠稳定,在选择安装地点时应注意以下几个方面的要求:
⑴尽量避开铁磁性物体及具有强电磁场的设备(如大电机、大变压器的等),以免磁场影响传感器的工作磁场和流量信号
⑵应尽量安装在干燥通风之处,不宜在潮湿、易积水的地方安装。
⑶应尽量避免日晒雨淋,避免环境温度高于60℃及相对湿度大于95%。
⑷选择便于维修,活动方便的地方。
⑸流量计应安装在水泵后端,决不能在抽吸侧安装;阀门应安装在流量下游侧。

二、安装要求
为了你正确的测量,在选择管道上位置时应注意以下几点要求:
⑴传感器既可在直管道上安装,也可以在水平或倾斜管道上安装,但要求二电极的中心连线处于水平状态。
⑵介质在安装位置应该满管流动,避免比满管及气体附着在电极上。
⑶对于液固两相流体,最好采用垂直安装,使被传感器衬里磨损均匀,延长使用寿命。
⑷流量计安装位置介质不满管时,可采取抬高流量半后端管路的方法,使其满管,严禁在管道最高点和出水口安装流量计。
⑸修改管道的安装方法:当介质流速达不到要求时,应当选用较小口径的流量计,这时应使用异径锥管或修改部分管道,使其与传感器同口径,但前后直管段至少须满足:前直管段≥5DN,后直管道≥2DN(DN为管径)。
