精密压力表型号:YB系列
一、用途
    精密压力表(包括精密真空表、精密压力真空表以下简称仪表)适用于效验或检定一般压力表,也可以来测量对铜和钢及合金不起腐蚀作用的液体、气体或蒸汽的压力(包括真空和压力真空)量值。
二、结构与原理

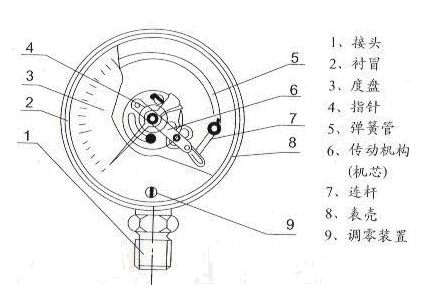

    精密压力表由表壳(包括表壳、罩壳和表玻璃等)、接头、弹簧管、传动机构(机芯)、示数装置(包括指针、度盘、连杆等)和凋零装置等组成。
    精密压力表的工作原理是基于弹簧管在被测介质的压力作用下的弹性变形所产生的末端位移进行压力测量的。当被测介质通过接口部件进入弹性敏感元件(弹簧管)内腔后,弹性敏感元件在被测介质压力的作用下。其末端会产生一个与压力呈一定对应关系的相应位移。仪表则依据这一相应的位移,通过杆机构、齿轮传动放大机构转换为对应的转角位移,与转角位移同步的仪表指针就会在读盘线上指示出被测介质的压力。


 3、技术性能符合国标GB/T 1227-2002 精密压力表的要求。
4、规定规程JJG49-89弹簧管式精密压力表及真空表规定规程。
四、安装与使用
1、精密压力表应垂直安装,并力求与测量点间保持同一水平位置,否则须相应地计入由液位差所引起的附加误差。
2、精密压力表一般是装在压力校验器上进行工作的,因此在放置压力校验器的附近应避免震动的影响(以不影响准确读取指示值为原则)。
3、本仪表参比工作条件:
   a. 精密压力表处于正常工作位置(未指明时系指垂直安装)
   b. 负荷均匀变化,
   c. 周围环境温度为20℃,允许偏差:0.25级为±2℃,0.4级为±3℃

4、精密压力表的正常工作环境温度为5~40℃,当环境温度偏离20±3℃(0.4级)或20±2℃(0.25级),仪表的零位及各点示值误差应不大于附表1所限定的范围(见附表1)
5、精密压力表带有提高读数准确性,减小视差的环形镜面,请用户正确利用。
6、精密压力表设有内部调零机构,调零时可取下罩壳旋松盘面上的两个螺钉,转动表盘对准理想位置后紧定两个紧螺钉,如果大幅度调整零位可直接旋松表盘后面垫板上的紧定钉则可对表盘进行大范围的调整,直至满意后,把螺钉紧定,上好罩壳,轧好铅封即可。
7、精密压力表的零位调整建议在参比工作条件下进行,为实现既方便调零,又消除调零的随意性,本仪表采用内调零方式。
8、精密压力表在使用中,如发现精度降低、示值不稳定、指针卡滞、跳动等现象。可随时小心地取下仪表的保护罩(罩壳、外壳),(注意装折操作时切勿触及仪表内部的传动机构和测量部件),这时,仪表的内部机构完全由高稳定性结构示数装置支承,仪表仍处于可准确指示的正常工作状态,这样,您可在动态对仪表内部的各部件进行检查、清洁、调整或重新效验,合格后方可继续使用。
9、用户对精密压力表进行维护可重新校准时,不得轻易对表盘中定为空心销进行拆卸,否则仪表的指示线性将会发生变化。无一定调校经验的人员不得随意调整仪表内部机构。必要时可与广顺压力表联系索取精密压力表检修资料。
10、精密压力表应根据使用情况,定期(一般为半年)进行鉴定或检修。
11、精密压力表应贮存在通风干燥的室内,室内空气应洁净并对仪表无腐作用。

五、订货须知
1、订货必须注明:仪表名称、型号、测量范围、精确度等级、包装等。
2、订货举例:精密压力表;YB-150;0~1MPa;0.25级;标配单台包装。

附件:零位及各点示值允许基本误差
※当精密压力表使用环境温度偏离参比工作温度20±2℃(0.25级)或20±3℃(0.4级)时,仪表的零点及各点示值应不大于Δ。
Δ=±﹙δ+Δt×Δt﹚
式中:Δt=|t2 t1|℃
t2—精密压力表正常工作环境温度5~40℃范围内的任意值
t1—当t2高于22℃(0.25级)或23℃(0.4级)时取22℃或23℃。当t2低于18℃(0.25级)或17℃(0.4级)时取18℃或17℃
δ—参比温度下各点允差(在表一中δt列选取)
βt—每偏离参比温度1℃各点附加温度影响允差(在表一中δt列选取)
例:环境温度为28℃,0.25级的1MPa仪表零位及点允许为±0.98格

计算方法如下:
Δt=|t2 - t1|=|28℃ - 22℃|=6℃
δt=±﹙δ+Δt×δt﹚=﹙0.5+6×0.08﹚=±0.98个最小分格
您也可以使用压力表温度影响误差计算工具对温度影响误差进行计算获取允差数据,该工具可为您提供更多的相关数据。
