高精度电磁流量计
|
高精度电磁流量计
型号: SRLDE
编号: 生产排序
规格: 见详情页参数表
材质: 304内衬四氟
销量: 23
产品详情

高精度电磁流量计概述
         高精度电磁流量计测量原理是法拉第电磁感应定律,传感器主要组成部分是:测量管、电极、励磁线圈、铁芯与磁轭壳体。高精度电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。高精度电磁流量计广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理,水利建设等领域。

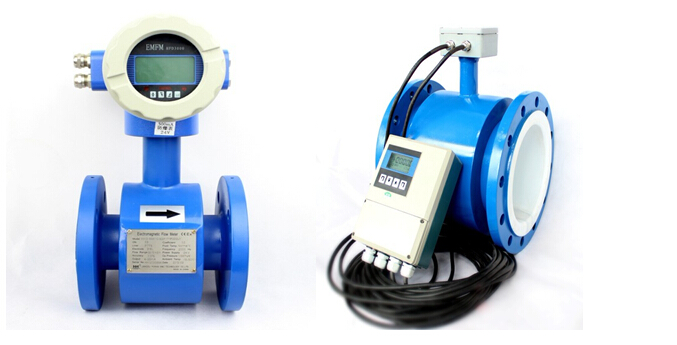

SRLDE高精度电磁流量计产品图片:


产品特点:
1、测量不受流体密度、粘度、温度、压力和电导率变化的影响;
2、测量管内无阻碍流动部件,无压损,直管段要求较低;
3、系列公称通径DN6~DN3000。传感器衬里和电极材料有多种选择;
4、转换器采用新颖励磁方式,功耗低、零点稳定、精确度高。流量范围度可达1500:1;
5、转换器可与传感器组成一体型或分离型;
6、转换器采用16位高性能微处理器,2x16LCD显示,参数设定方便,编程可靠;
7、高精度电磁流量计为双向测量系统,内装三个积算器:正向总量、反向总量及差值总量;可显示.庄、反流量,并具有多种输出:电流、脉冲、数字通讯、HART;
8、转换器采用表面安装技术(SMT),具有自检和自诊断功能;

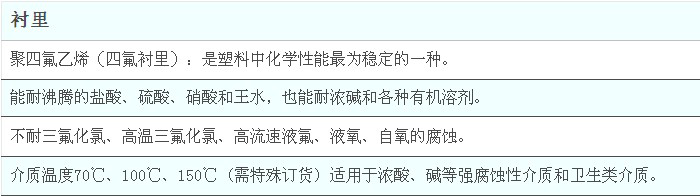

高精度电磁流量计衬里选择

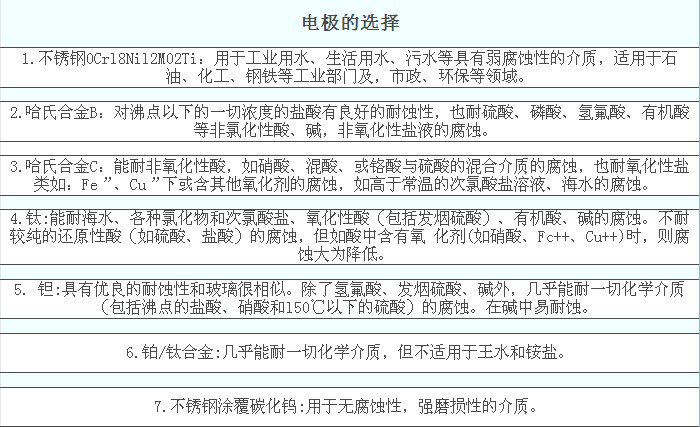

高精度电磁流量计电极选择


工作原理

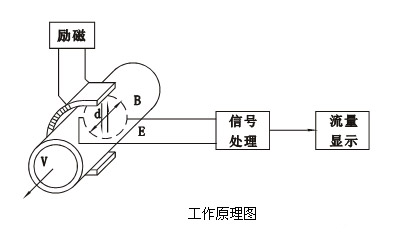

高精度电磁流量计的测量原理是基于法拉第电磁感应定律(如下图):导电液体在磁场中作切割磁力线运动时,导体中产生感应电势;



测量流量时,导电性液体以速度V流过垂直于流动方向的磁场,导电性液体的流动感应出一个与平均流速成正比的电压,其感应电压信号通过二个或二个以上与液体 直接接触的电极捡出,并通过电缆送至转换器通过智能化处理,然后LCD显示或转换成标准信号4~20ma和0-1khz输出。
   量程范围确认
        一般工业用高精度电磁流量计被测介质流速以2~4m/s为宜,在特殊情况下,最低流速应不小于0.2m/s,最高应不大于8m/s。若介质中含有固体颗粒,常用流速应小于3m/s,防止衬里和电极的过分磨擦;对于粘滞流体,流速可选择大于2m/s,较大的流速有助于自动消除电极上附着的粘滞物的作用,有利于提高测量精度。
       在量程Q已确定的条件下,即可根据上述流速V的范围决定流量计口径D大小,其值由下式计算:
                                               Q=πD²V/4
                          Q:流量(㎡/h)   D:管道内径   V:流速(m/h)

      高精度电磁流量计的量程Q应大于预计的最大流量值,而正常的流量值以稍大于流量计满量程刻度的50%为宜。

主要技术数据:
整机和传感器技术数据


执行标准

JB/T 9248—1999

公称通径

6、10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、
900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000

最高流速

15m/s

精确度

DN6~DN600

示值的:±0.3%(流速≥1m/s);±3mm/s(流速<1m/s)


DN700—DN3000

示值的±0.5%(流速≥0.8m/S);±4mm/s(流速<0.8m/S)

流体电导率

≥5uS/cm

公称压力

4.0MPa

1.6MPa

1.0MPa

0.6MPa

6.3、10MPa


DN6~DN150

DNl5~DN600

DN200~DN1000

DN700~DN3000

特殊订货

环境温度

传感器

—25℃—十60℃


转换器及一体型

—10℃—十60℃

衬里材料

聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA

最高流体温度

—体型

70℃


分离型

聚氯丁橡胶衬里

80℃;120℃(订货时注明)



聚氨酯衬里

80℃



聚四氟乙烯衬里

100℃;150℃(订货时注明)



聚全氟乙丙烯(F46)




加网PFA


信号电极和接地电极材料

不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂/铱合金、不锈钢涂覆碳化钨

电极刮刀机构

DN300—DN3000

连接法兰材料

碳钢,不锈钢定做

接地法兰材料

不锈钢1Crl8Ni9Ti

进口保护法兰材料

DN65—DNl50

不锈钢1Crl8Ni9Ti


DN200~DNl600

碳钢十不锈钢1Crl8Ni9Ti

外壳防护

DN6~DN3000分离型橡胶或聚氨酯衬里传感器

IP65或IP68


其他传感器、——体型流量计和分离型转换器

IP65

间距(分离型)

转换器距离传感器一般不超过100m)



衬里的选择:


衬里材料

主要性能

最高介质温度

适用范围



—体型

分离型


聚四氟乙烯(F4)

是化学性能最稳定的一种塑料,能耐沸腾的盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。

70℃

100℃ 150℃ (需特殊订货)

1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。

聚全氟乙丙烯(F46)

同F4,耐磨性、抗负压能力高于F4。


同上


聚氟合乙烯(Fs)

适用温度上限较聚四氟乙烯低,但成本也较低。


80℃


聚氯丁橡胶

1、有极好的弹性,高度的扯断力,耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀,不耐氧化介质的腐蚀。


80℃ 120℃ (需特殊订货)

水、污水、弱磨损性的泥浆矿浆。

聚氨酯橡胶

1、耐磨性能极强。

2、耐腐蚀性能较差。


80℃

中性强磨损的矿浆、煤浆、泥浆

进口保护法兰和接地法兰(或接地环)的选择

法兰种类

适 用 范 围

接地法兰(或接地环)

适用于非导体管道,如塑料管道,但有接地电极的传感器不需要。

进口保护法兰

当介质有强磨损性时选用。

电极的选择

电极材料

耐蚀及耐磨性能

不锈钢0Crl8Nil2M02Ti

用于工业用水、生活用水、污水等具有弱腐蚀性的介质,适用于石油、化工、钢铁等工业部门及,市政、环保等领域。

哈氏合金B

对沸点以下的一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱,非氧化性盐液的腐蚀。

哈氏合金C

能耐非氧化性酸,如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀,也耐氧化性盐类如:Fe,”、、Cu”下或含其他氧化剂的腐蚀,如高于常温的次氯酸盐溶液、海水的腐蚀

能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀,但如酸中含有氧化剂(如硝酸、Fc++、Cu++)时,则腐蚀大为降低。

具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外,几乎能耐——切化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁;耐蚀。

铂/钛合金

几乎能耐——切化学介质,但不适用于王水和铵盐。

不锈钢涂覆碳化钨

用于无腐蚀性,强磨损性的介质。

注: 由于介质种类繁多,其腐蚀性又受温度、浓度、流速等复杂因素影响而变化,故本表仅供参考。用户应根据实际情况自己做出选择,必要时应做拟选材料的耐腐试验,如挂片试验。

SRLDE高精度电磁流量计仪表量程选择
◆量程范围确认
一般工业用高精度电磁流量计被测介质流速以2~4m/s为宜,在特殊情况下,最低流速应不小于0.2m/s,最高应不大于8m/s。若介质中含有固体颗粒,常用流速应小于3m/s,防止衬里和电极的过分磨擦;对于粘滞流体,流速可选择大于2m/s,较大的流速有助于自动消除电极上附着的粘滞物的作用,有利于提高测量精度。
在量程Q已确定的条件下,即可根据上述流速V的范围决定流量计口径D的大小,其值由下式计算:
Q=πD2V/4
Q:流量(㎡/h) D:管道内径 V:流速(m/h)
高精度电磁流量计的量程Q应大于预计的最大流量值,而正常的流量值以稍大于流量计满量程刻度的50为宜。

SRLDE高精度电磁流量计参考流量范围

口径mm

流量范围m3/h

口径mm

流量范围m3/h

φ15

0.06~6.36

φ450

57.23~5722.65

φ20

0.11~11.3

φ500

70.65~7065.00

φ25

0.18~17.66

φ600

101.74~10173.6

φ40

0.45~45.22

φ700

138.47~13847.4

φ50

0.71~70.65

φ800

180.86~18086.4

φ65

1.19~119.4

φ900

228.91~22890.6

φ80

1.81~180.86

φ1000

406.94~40694.4

φ100

2.83~282.60

φ1200

553.90~55389.6

φ150

6.36~635.85

φ1600

723.46~72345.6

φ200

11.3~1130.4

φ1800

915.62~91562.4

φ250

17.66~1766.25.

φ2000

1130.4~113040.00

φ300

25.43~2543.40

φ2200

1367.78~136778.4

φ350

34.62~3461.85

φ2400

1627.78~162777.6

φ400

45.22~4521.6

φ2600

1910.38~191037.6

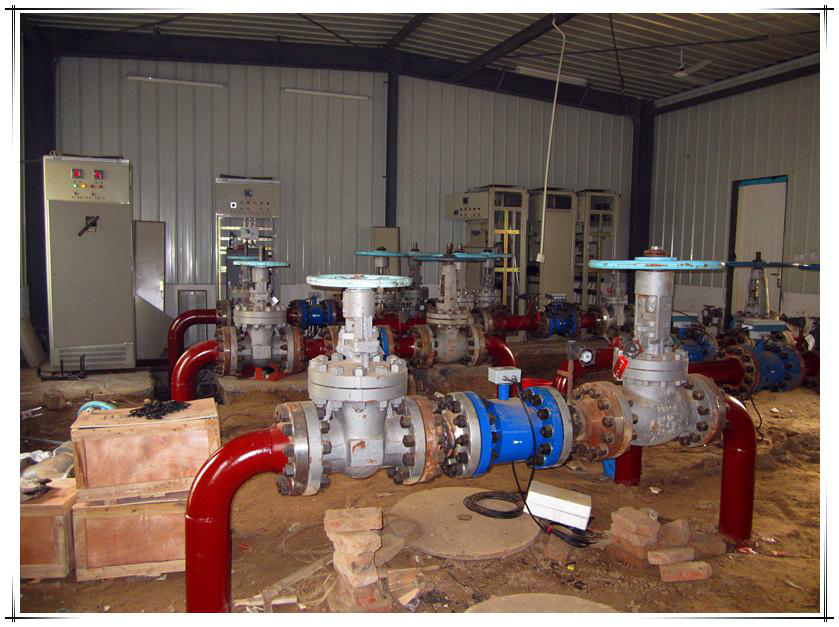

高精度电磁流量计安装案例


高精度电磁流量计安装地点
一、安装地点的选择
为了使变送路工作可靠稳定,在选择安装地点时应注意以下几个方面的要求:
⑴尽量避开铁磁性物体及具有强电磁场的设备(如大电机、大变压器的等),以免磁场影响传感器的工作磁场和流量信号
⑵应尽量安装在干燥通风之处,不宜在潮湿、易积水的地方安装。
⑶应尽量避免日晒雨淋,避免环境温度高于60℃及相对湿度大于95%。
⑷选择便于维修,活动方便的地方。
⑸流量计应安装在水泵后端,决不能在抽吸侧安装;阀门应安装在流量下游侧。

二、安装要求
为了你正确的测量,在选择管道上位置时应注意以下几点要求:
⑴传感器既可在直管道上安装,也可以在水平或倾斜管道上安装,但要求二电极的中心连线处于水平状态。
⑵介质在安装位置应该满管流动,避免比满管及气体附着在电极上。
⑶对于液固两相流体,最好采用垂直安装,使被传感器衬里磨损均匀,延长使用寿命。
⑷流量计安装位置介质不满管时,可采取抬高流量半后端管路的方法,使其满管,严禁在管道最高点和出水口安装流量计。
⑸修改管道的安装方法:当介质流速达不到要求时,应当选用较小口径的流量计,这时应使用异径锥管或修改部分管道,使其与传感器同口径,但前后直管段至少须满足:前直管段≥5DN,后直管道≥2DN(DN为管径)。
