差压式液位计(容器液位)故障及处理特点原理

 二维码 252
发表时间:2020-04-28 15:17

1 、差压式液位计工作原理

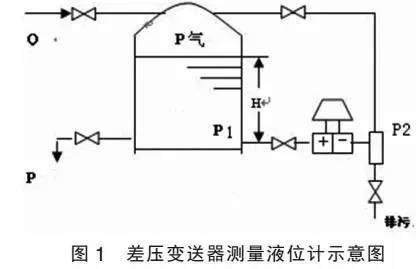

差压式液位汁是利用容器内液位改变时,由液柱产生的静压也相应变化的原理而工作的,如图1所示。差压变送器的一端接液相,另一端接气相时根据流体静力学原理,我们知道,变送器正压室受到的压力为:Pl=P气十ρgH。式中H:液位高度;ρ:介质密度;g:重力加速度;P气:气相压力。 图1差压变送器测量液位计示意图 差压变送器负压室压力P2=P气,则正负压室的差压为:ΔP=P1-P2。通常,被测介质的密度是已知的。因此,测得差压值就能知道液位高度。


2、差压式液位计特点及适用场合

2.1可做到高密封、防泄漏

2.2高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位

2.3全过程测量无盲区、显示醒目,读数直观,并且测量范围大 配上液位报警、控制开关,可实现液位或界位的上下限报警和控制。安装方便,容易实现远传和自动调节,工业上应用较多。为比较成熟的液位测量仪表,测量精度较高,维护量少。单法兰(单引压线)液位计一般用于敞口或常压容器,密闭带压设备应选用双法兰(双引压线)液位计。

3、差压式液位计故障现象及处理

3.1液位变化较大:介质波动大或汽化严重;上引压线或下引压线不畅通;介质有结晶;毛细管内传压介质跑损;膜盒损坏;伴热温度过高。

3.2显示不变化:切断阀未打开;引压线堵塞;量程、零点未调整好;膜盒处有杂物堆积;毛细管被挤压不通;电路板故障。
